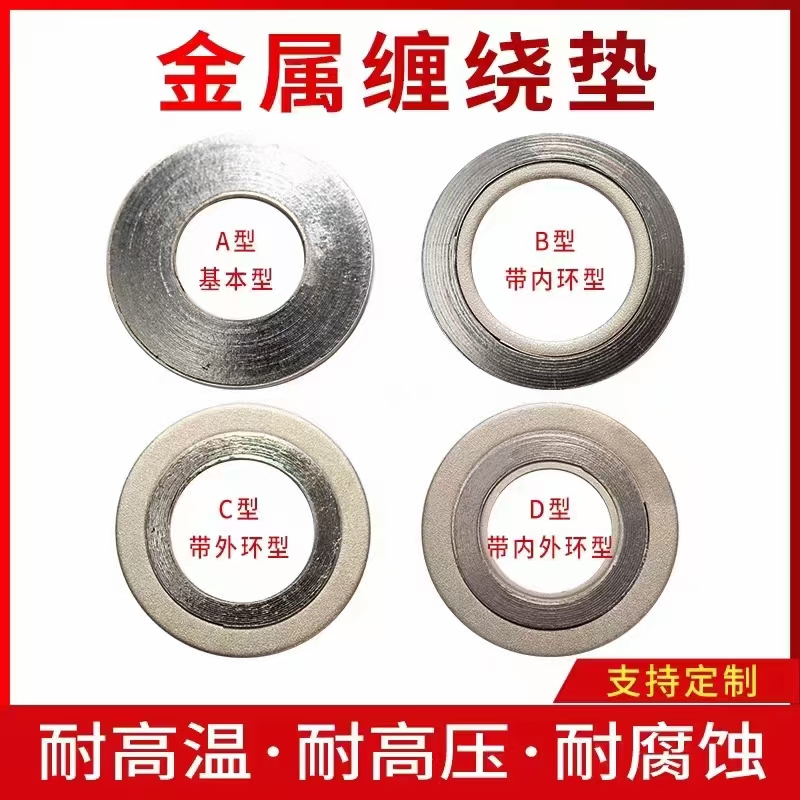

金属缠绕垫片四种基本形式详解
1. A型：基本型 / 不带环型
结构与表示：仅由金属带与填充材料缠绕而成，无内外加强环。标记中通常不体现环的代码。
特点与用途：
结构最简单，成本较低。
对安装要求较高，需要法兰有准确的定位（如榫槽面、凹凸面法兰）。
主要应用：榫槽面（TG）、凹凸面（MFM）法兰。在光滑面（FF）和平面（RF）法兰上使用较少，因为容易对中不良或发生压溃。
2. B型：带内环型
结构与表示：在缠绕本体内部增加一个金属内环。
特点与用途：
核心作用：
防止径向压溃：在高压或高紧固扭矩下，内环支撑缠绕本体，防止其向内塌陷。
填补法兰间隙：当法兰槽内空间较大时，内环可填充空隙，确保缠绕部分被有效压缩。
指示压缩到位：安装时，当内环与螺栓接触，可作为缠绕部分已被充分压缩的视觉标志。
主要应用：这是最常用、最经典的形式。广泛用于各种压力的凸面（RF）法兰，特别是中高压工况。
3. C型：带外环型
结构与表示：在缠绕本体外部增加一个金属外环（亦称对中环）。
特点与用途：
核心作用：
便于对中安装：外环能轻松套在螺栓上，快速实现垫片与法兰的同心定位。
保护缠绕本体：在运输、搬运和安装过程中，外环像“保护罩”一样防止缠绕部分被碰伤或变形。
提供额外的机械强度。
主要应用：常用于凸面（RF）法兰，尤其是大口径、或安装空间受限、需快速对中的场合。也用于需要额外保护的工况。
4. D型：带内、外环型
结构与表示：同时具备金属内环和金属外环。
特点与用途：
集成了B型和C型的所有优点：
内环提供抗压溃支撑。
外环提供对中保护和机械强度。
这是功能最全面、性能最可靠的形式，当然成本也最高。
主要应用：关键、严苛的工况，如极高压力、剧烈温度/压力循环波动、危险性介质（有毒、易燃、易爆）、大口径管道以及用户标准中明确要求使用的场合。
