金属缠绕垫片
1. 结构与原理

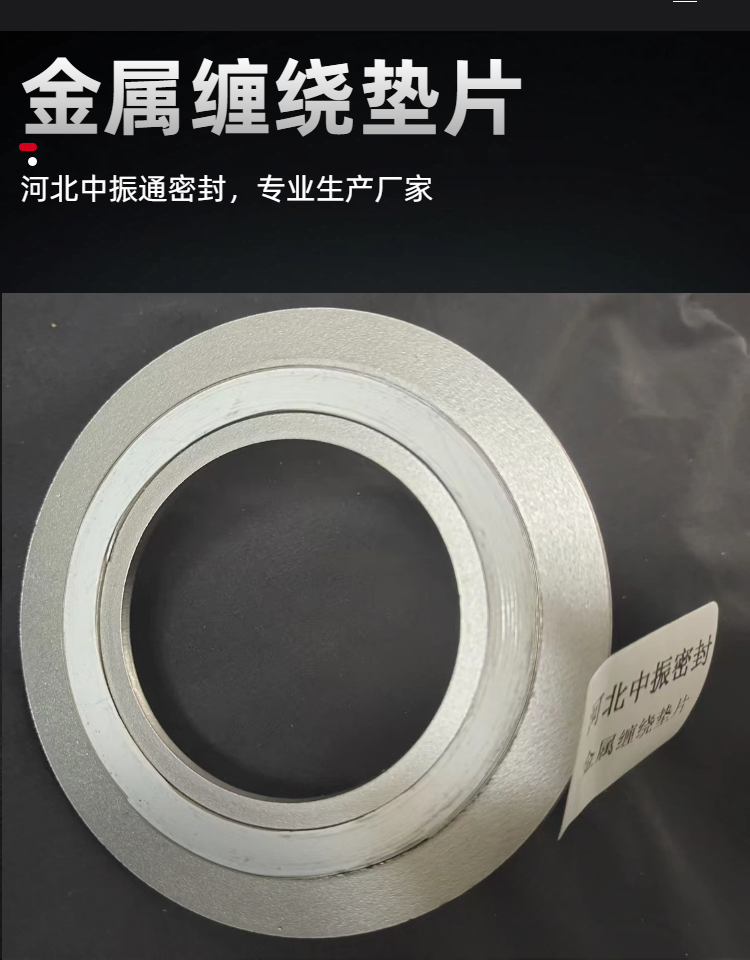

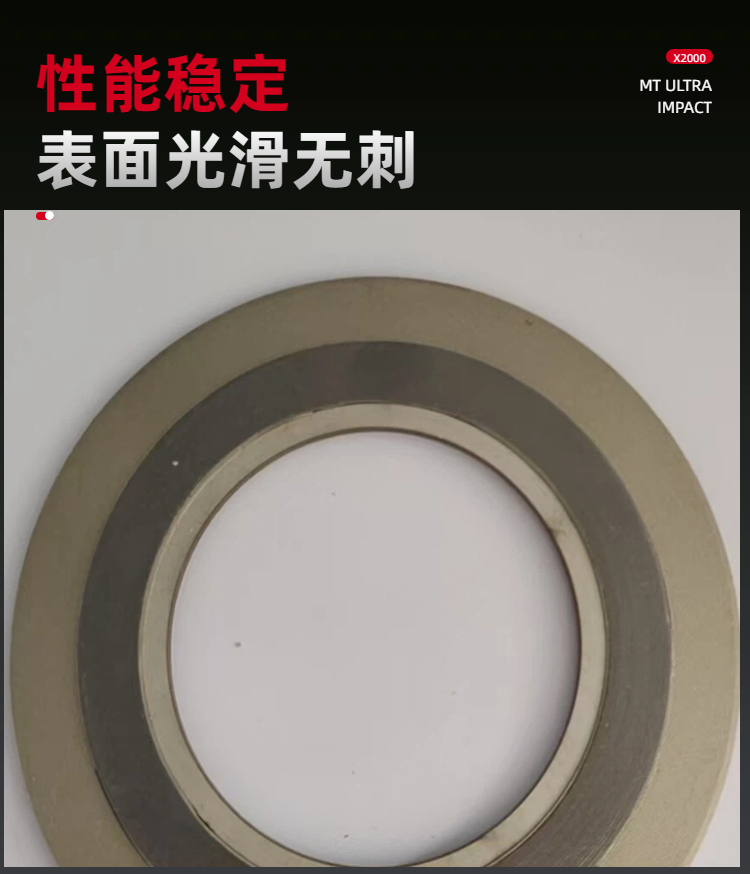

金属缠绕垫片由预成型的V型金属带（通常为304、316不锈钢）和非金属填充带（柔性石墨、聚四氟乙烯等）交替缠绕而成。其外圈通常设有定心环（外环），用于辅助安装和对中；内圈有时也设内环，用于防止垫片向内屈曲和减少介质冲刷。
其核心密封机理在于回弹率。由于金属带具有弹性，整个垫片在轴向载荷下被压缩，卸载后能产生显著的回弹，从而补偿法兰因温度或压力波动产生的分离。
2. 关键特性
压缩回弹性能优异：这是其最大优势。回弹率通常可达15%-20%，使其成为温度、压力剧烈波动工况下的首选垫片类型。
适用压力范围广：标准型适用于PN2.5~PN25.0（Class 150~2500），通过加装内外环，可承受更高压力。
对法兰表面不敏感：由于结构较软且厚度较大，它能填补法兰表面的轻微划痕或不平整。
主要失效模式：
"压溃"或"失弹"：过度压缩导致金属带塑性变形，失去回弹能力，常见于预紧力控制不当。
石墨氧化：在450℃以上的空气环境中长期使用，填充的柔性石墨会氧化，导致结构松散、泄漏。此时需考虑抗氧化处理或云母等替代填充。
应力松弛：高温下金属材料的抗蠕变性能下降，导致垫片应力下降而发生泄漏。
