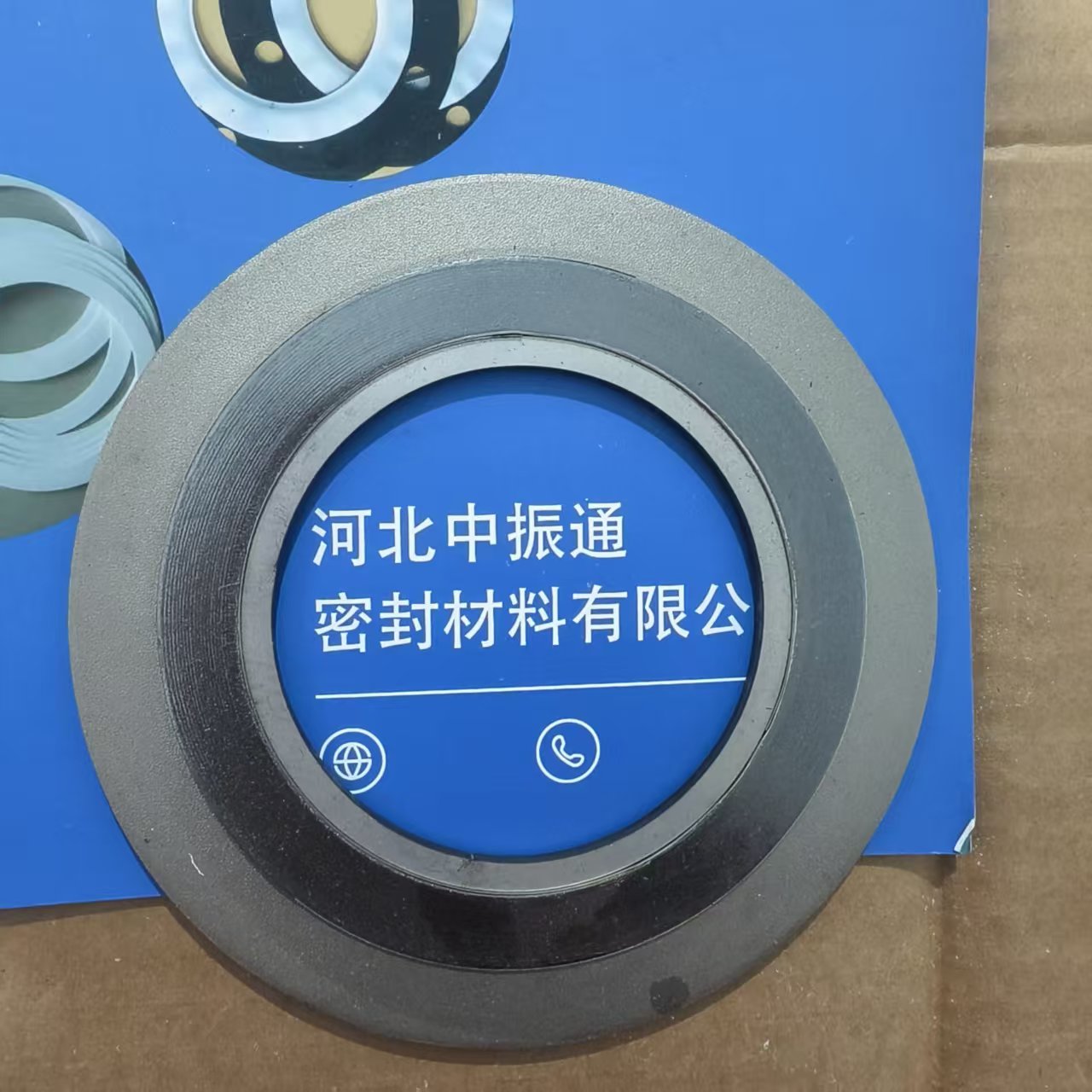

金属缠绕垫片
一、金属缠绕垫片的四种基本形式及表示方法
金属缠绕垫片的结构由预压成型的“V”形金属带与非金属填充材料（如石墨、四氟等）相互缠绕而成，具有良好的压缩回弹性和密封性。根据法兰类型和工况要求，主要有以下四种标准形式（依据GB/T 4622.2国标，与ASME B16.20等国际标准基本对应）：
基本型（代码：A型）
结构描述：仅由金属带与填充材料缠绕而成，不带内外环。通常用于榫槽面（TG） 或凹凸面（MFM） 法兰。
表示方法：通常用“缠绕垫 A型”或直接注明“基本型”表示。尺寸标注通常为：内径 x 外径 x 厚度。
特点：结构最简单，价格经济。但安装时对中要求较高，易发生偏斜。
带内环型（代码：B型）
结构描述：在基本型垫片的内侧增加一个金属内环。主要用于突面（RF） 法兰。
表示方法：“缠绕垫 B型”或“带内环型”。标注需包含内环材质和尺寸，如：内环材质 + 缠绕部分（内径 x 外径 x 厚度）。
特点：
核心作用：内环能填补法兰与垫片间的间隙，防止缠绕部分在安装时过度向内挤压变形。
引导定位：便于安装对中。
增强稳定性：提高垫片整体结构强度。
带外环（对中环）型（代码：C型）
结构描述：在基本型垫片的外侧增加一个金属外环（也称对中环或定位环）。主要用于突面（RF） 和平面（FF） 法兰。
表示方法：“缠绕垫 C型”或“带外环型”。标注需包含外环材质和尺寸。
特点：
核心作用：对中与保护。外环能精确地将垫片定位于法兰螺栓圆内，防止安装偏斜；同时保护柔软的缠绕部分在搬运和安装中免受损伤。
防止压溃：限制法兰螺栓扭矩，防止过度压缩缠绕部分。
带内、外环型（代码：D型）
结构描述：同时具备金属内环和金属外环。这是最通用、最推荐用于突面（RF） 法兰的形式。
表示方法：“缠绕垫 D型”或“带内外环型”。标注需分别注明内、外环材质及缠绕部分尺寸。
特点：集成了B型和C型的所有优点——内环防挤压、外环定中保护，提供了最佳的安装稳定性、密封可靠性和抗吹出能力。是高温高压、循环载荷及危险介质工况下的首选形式。
